Infračervený kryštál ZnGeP2 (ZGP).

Vlastnosti produktu

Infračervené kryštály ZnGeP2 (ZGP) majú okraje prenosového pásma 0,74 a 12 µm. Ich užitočný rozsah prenosu je však od 1,9 do 8,6 µm a od 9,6 do 10,2 µm. IR nelineárny kryštál ZnGeP2 má najväčší nelineárny optický koeficient a relatívne vysoký prah poškodenia laserom. Kryštály NLO Kryštály ZGP možno úspešne použiť v rôznych aplikáciách: Konverzia CO2 a CO laserového žiarenia na blízkosť IR prostredníctvom procesov generovania harmonických a zmiešavacích procesov, efektívne SHG pulzného CO, CO2 a chemického DF-lasera a efektívna konverzia dole Vlnové dĺžky lasera Holmium, Thulium a Erbium až po stredné rozsahy vlnových dĺžok infračerveného žiarenia procesom OPO.

Coupletech Co., Ltd. ponúka IR materiály ZGP kryštály s vysokým prahom poškodenia BBAR povlakmi a najnižším absorpčným koeficientom α < 0,05 cm-1 (pri vlnových dĺžkach pumpy 2,05 - 2,1 µm) pre OPO aplikácie. Typický absorpčný koeficient je <0,03 cm-1 v rozsahu 2,5 - 8,2 um. Vďaka veľkým nelineárnym kryštálovým koeficientom (d36=75pm/V), širokému rozsahu infračervenej priehľadnosti (0,75-12μm), vysokej tepelnej vodivosti (0,35W/(cm·K)), vysokému prahu poškodenia laserom (2-5J/cm2) a dobre opracovateľné vlastnosti, IR materiály Kryštál ZnGeP2 bol nazývaný kráľom infračervených nelineárnych optických kryštálov a je stále najlepším materiálom na konverziu frekvencie pre generovanie vysokovýkonných, laditeľných infračervených laserov.

Vďaka týmto jedinečným vlastnostiam je známy ako jeden z najsľubnejších materiálov pre nelineárne optické aplikácie. ZGP dokáže generovať 3 – 5 μm kontinuálne laditeľný laserový výstup vysielaný prostredníctvom technológie optickej parametrickej oscilácie (OPO). Lasery pracujúce v atmosférickom prenosovom okne 3 – 5 µm sú veľmi dôležité pre mnohé aplikácie, ako sú infračervené počítadlá, chemické monitorovanie, lekárske prístroje a diaľkové snímanie.
Naša kapacita:
Technológia dynamického teplotného poľa bola vytvorená a použitá na syntézu polykryštalického ZGP. Prostredníctvom tejto technológie bolo syntetizovaných viac ako 500 g vysoko čistého polykryštalického ZGP s obrovskými zrnami v jednom chode.
Metóda horizontálneho zmrazovania gradientu kombinovaná s technológiou Directional Necking (ktorá dokáže efektívne znížiť hustotu dislokácií) bola úspešne aplikovaná na rast vysoko kvalitných kryštálov ZGP.

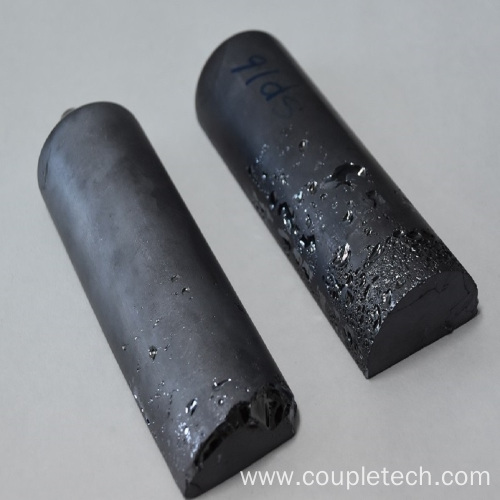

Kilogramový vysokokvalitný krištáľ ZGP s najväčším svetovým priemerom (Φ55 mm) bol úspešne vypestovaný metódou Vertical Gradient Freeze.
Kryštálové zariadenia s vynikajúcim výkonom boli dosiahnuté vďaka vysokej kvalite kryštálov a vysokoúrovňovej technológii spracovania kryštálov (3-5μm stredne infračervený laditeľný laser bol vytvorený s účinnosťou konverzie vyššou ako 56% pri čerpaní 2μm Zdroj svetla).
Môžeme poskytnúť zariadenia ZnGeP2 a originálne vypestované kryštály v hmotnostnom meradle s vysokou rovnomernosťou, nízkym koeficientom absorpcie, dobrou stabilitou a vysokou účinnosťou konverzie. Zároveň sme vytvorili celú sadu platforiem na testovanie výkonu kryštálov, vďaka čomu máme možnosť poskytovať zákazníkom služby testovania výkonu kryštálov.
