OVLÁDAČ PCD02 POCKELS CELLS
Naše produkty PCD02 POCKELS CELLS DRIVER sú na trhu obľúbené. Generovanie vysokonapäťových impulzov pre ovládanie elektro-optických Q-spínačov (Pockelsove články) v pevnolátkovom laseri. Rýchla HV (menej ako 10 ns) hrana zaisťuje vynikajúci kontrast pred a po impulze.
Odoslať dopyt
Popis produktu
OVLÁDAČ PCD02 POCKELS CELLS
Vlastnosti produktu
Číslo modelu: PCD02
Značka: Coupletech
Schopnosť dodávky a ďalšie informácie
|
Balenie: |
Kartónové balenie |
Produktivita: |
Čína |
|
Doprava: |
Oceán, Zem, Vzduch |
Miesto pôvodu: |
Jinan |
|
Schopnosť zásobovania: |
1000 ks |
HS kód: |
9013901000 |
Balenie a dodanie
Predajné jednotky: taška/tašky
Typ balenia: kartónové balenie
Aplikácia:
Vlastnosti:
â— Čas rýchleho nábehu/poklesu HV: <10 ns
â— Amplitúda impulzu VN: do 4,0 kV
— Frekvencia opakovania pulzu: až 1000 Hz
â— Jitter, systémový vstup na výstup: <1,8 ns
â— Vyžaduje sa vstupný signál TTL (CMOS) (3,3/5 V, optoizolovaný)
â— Zabudovaný zdroj vysokého napätia
— Ovládanie VN napätia: potenciometer "HV PROGRAM" alebo analógový vstup.
Technické údaje:
|
Amplitúda impulzu HV |
1,0 až 4,0 |
kV |
|
|
Čas vzostupu / pádu |
≤10 |
ns |
Záťažová kapacita: 10PF |
|
Jitter pulzu HV |
≤1,8 |
ns |
|
|
Čas obnovenia |
≤50 |
µs |
|
|
Napätie |
12 |
VDC |
12±0,5 V, <150 mA |
|
frekvencia opakovania pulzu HV |
0~2000 |
Hz |
|
|
Požiadavka na amplitúdu externého spúšťacieho impulzu |
3,3 – 5 V |
V |
optoizolované |
|
Oneskorenie impulzu HV |
70-90 |
ns |
|
|
Rozmery |
60*35*20 |
mm |
|
|
Prevádzková teplota |
-30~60 |
℃ |
|

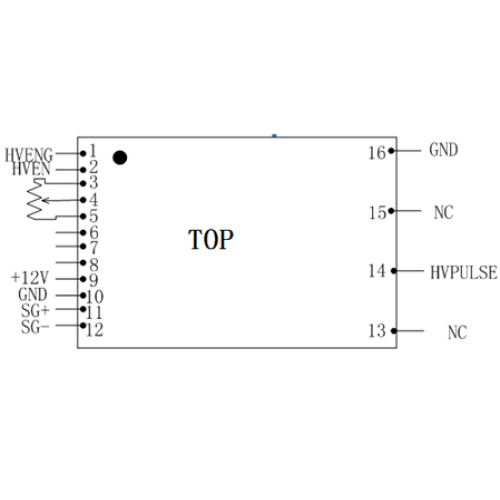

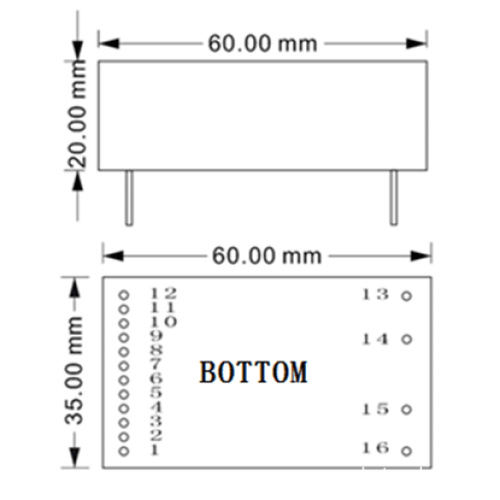

Obrysový výkres PCD02:
|
PIN |
OZNAČENIE |
POPIS |
|
1 |
EN+ |
Vysokonapäťový výstup je povolený pomocou PIN1PIN2 ([1" – zakázať, [0" – povoliť) |
|
2 |
SK- |
|
|
9 |
+12V |
Vstupné napájanie |
|
10 |
GND |
Návrat z napájacieho zdroja |
|
11 |
SG+ |
Krok od [0" alebo "1" na PIN11 PIN12 tvorí QSpínaný impulz na Pockels Cell |
|
12 |
SG- |
|
|
13 |
NC |
|
|
14 |
+HVPULSE |
Q-spínacia elektróda: VN PULZNÝ VÝSTUP |
|
15 |
NC |
|
|
16 |
GND |
Q-spínacia elektróda:GND |
|
3 |
HV PROGRAM 1 |
Ovládanie VN napätia: Potenciometer [HV PROGRAM". |
|
4 |
HV PROGRAM 2 |
|
|
5 |
HV PROGRAM 3 |
|
|
6 |
NC |
|
|
7 |
NC |
|
|
8 |
NC |
|
l [0" znamená logickú 0 nízku úroveň (0V), [1" znamená logickú 1 vysokú úroveň (3,3/5V)
l [NC" znamená Bez spojenia
ELEKTRICKÝ BLOKOVÝ SCHÉMA:

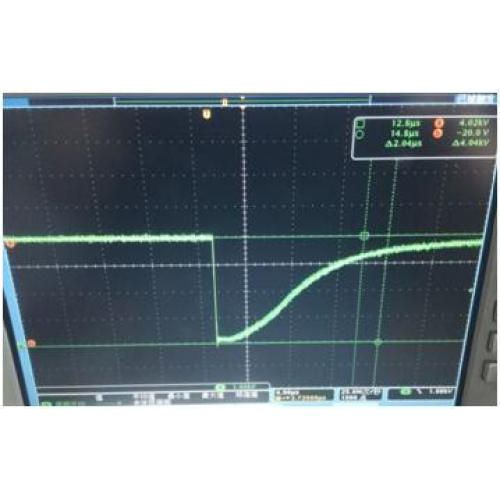

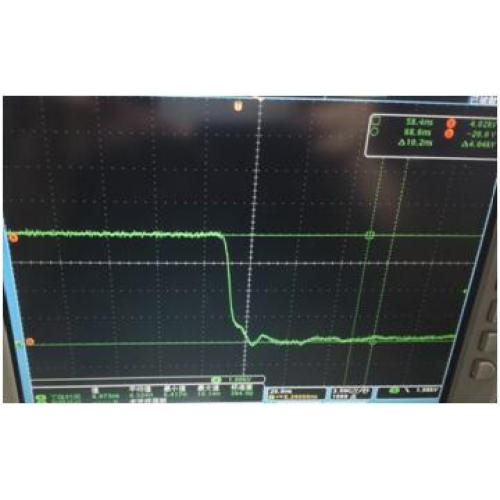

Typický výstup:
Demo doska PCD02:
